Station et pompe de relevage

Principes et composants
de la station de relevage

La fosse de relevage peut être enterrée, en surface, en béton, acier ou polyéthylène.

Elle sera équipée d’une ou deux pompes, soit à flotteur intégré (plus simple, moins onéreux mais moins performant), soit avec flotteurs séparés ou sonde de niveau, tous pilotés par un tableau de commande extérieur.

Cette fosse récupère des effluents dont le cheminement arrive sous le niveau du réseau d’assainissement collectif.

  1. Il peut s’agir d’eau pluviale :
    1. Fosse de parking qui sera alors précédée d’un débourbeur et d’un séparateur hydrocarbure.
    2. Bâche de rétention d’eaux pluviales avec un débit de rejet au réseau limité en volume/seconde.
      (éviter de charger de manière brusque les réseaux collectifs et stations d’épuration en cas de fortes précipitations).
  2. d’eau usée :
    • récupération des eaux de salles de bains,
      cuisine et wc.

S’il s’agit d’eaux usées d’une collectivité ou activité professionnelle, cette fosse sera précédée d’un séparateur à graisses.

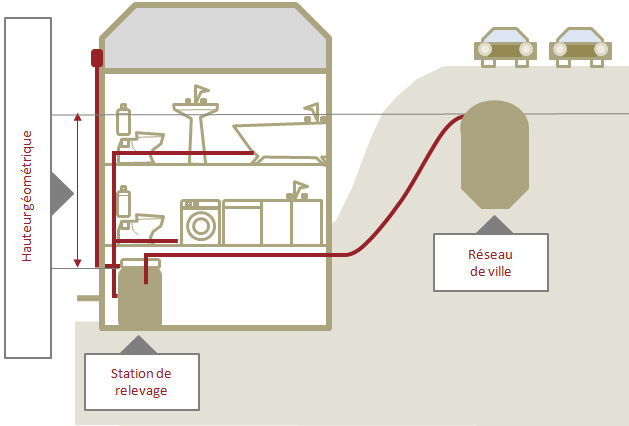

Shéma général

Station-Pompe-Relevage1

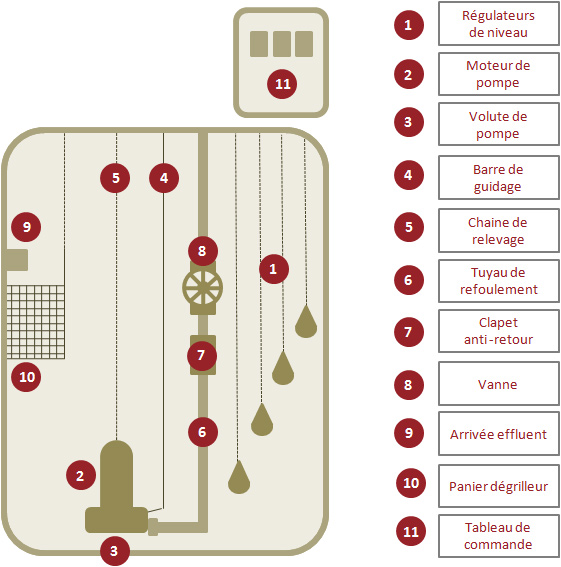

Les différents éléments constitutifs de la station de relevage :

Station-Pompe-Relevage2

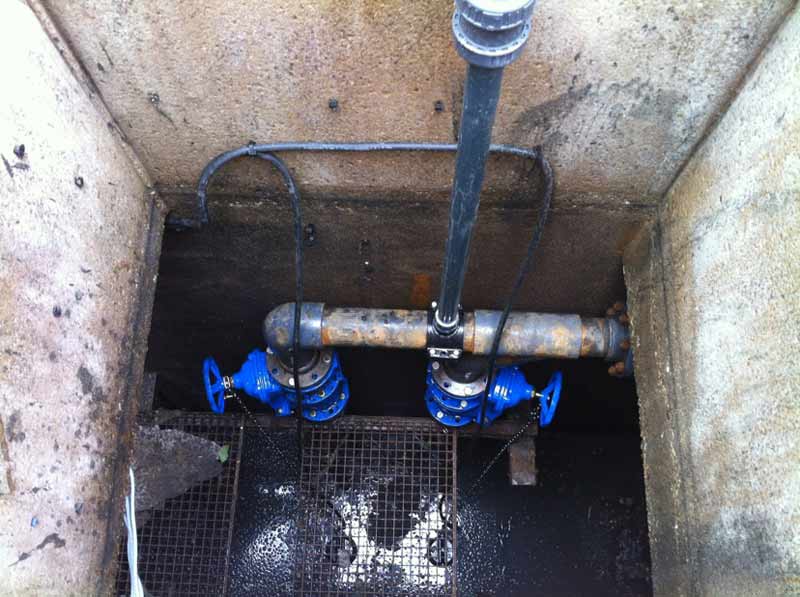

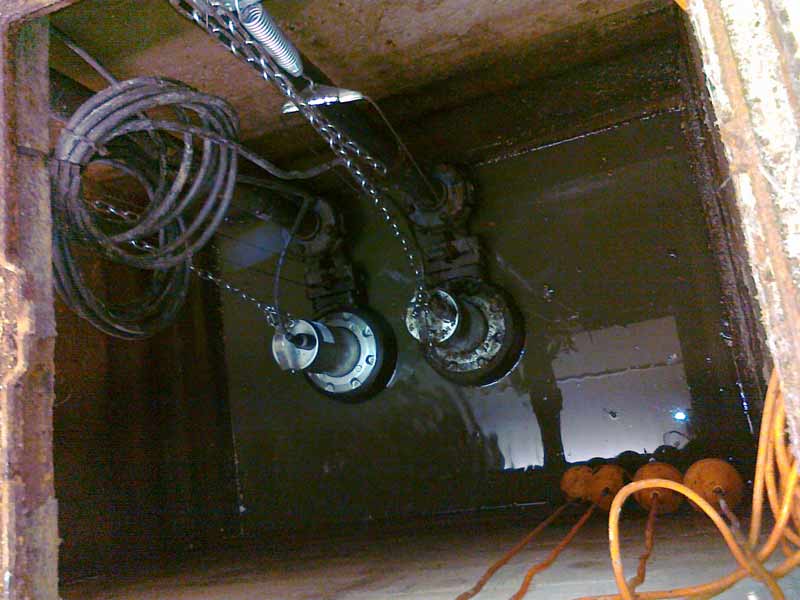

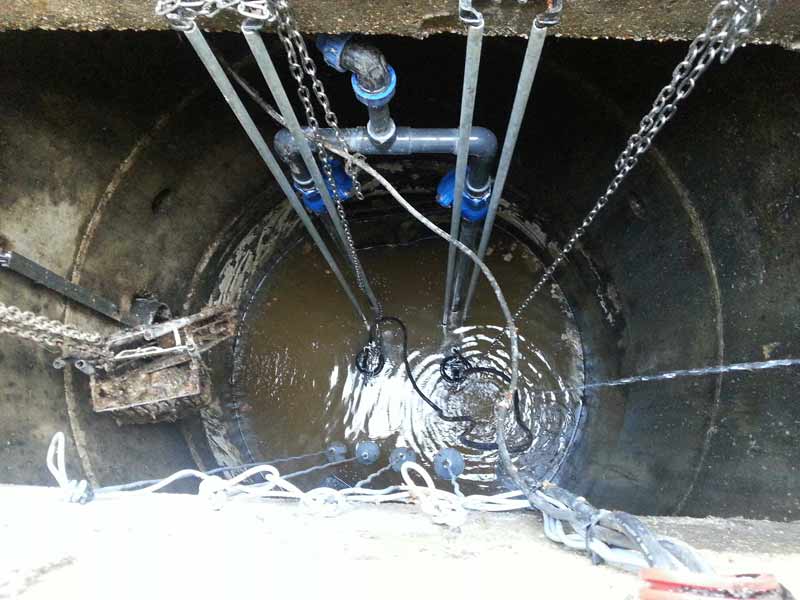

Quelques exemples de station/pompes de relevage
et d’éléments distinctifs :
